Projekt MT-Aerospace
03/2013-10/2014, Augsburg, Nemecko
CAD-Inžinier, Práca s: Catia V5, Komunikácia v Nemeckom jazyku
Výkon dodaný priamo u zákazníka. Konštrukcia štruktúrálnych dielcov pre OEM ESA.
- Konštrukcia štrukturálnych panelov pre EDRS-Satelit.
- Konštrukcia štrukturálnych zostáv, zváraných a kovaných dielov pre pomocnú raketu ARIANE5.
- Pravidelná definícia úloh na projektových schôdzach s projektovým vedúcim.
- Vedenie tímu praktikantov.
EDRS

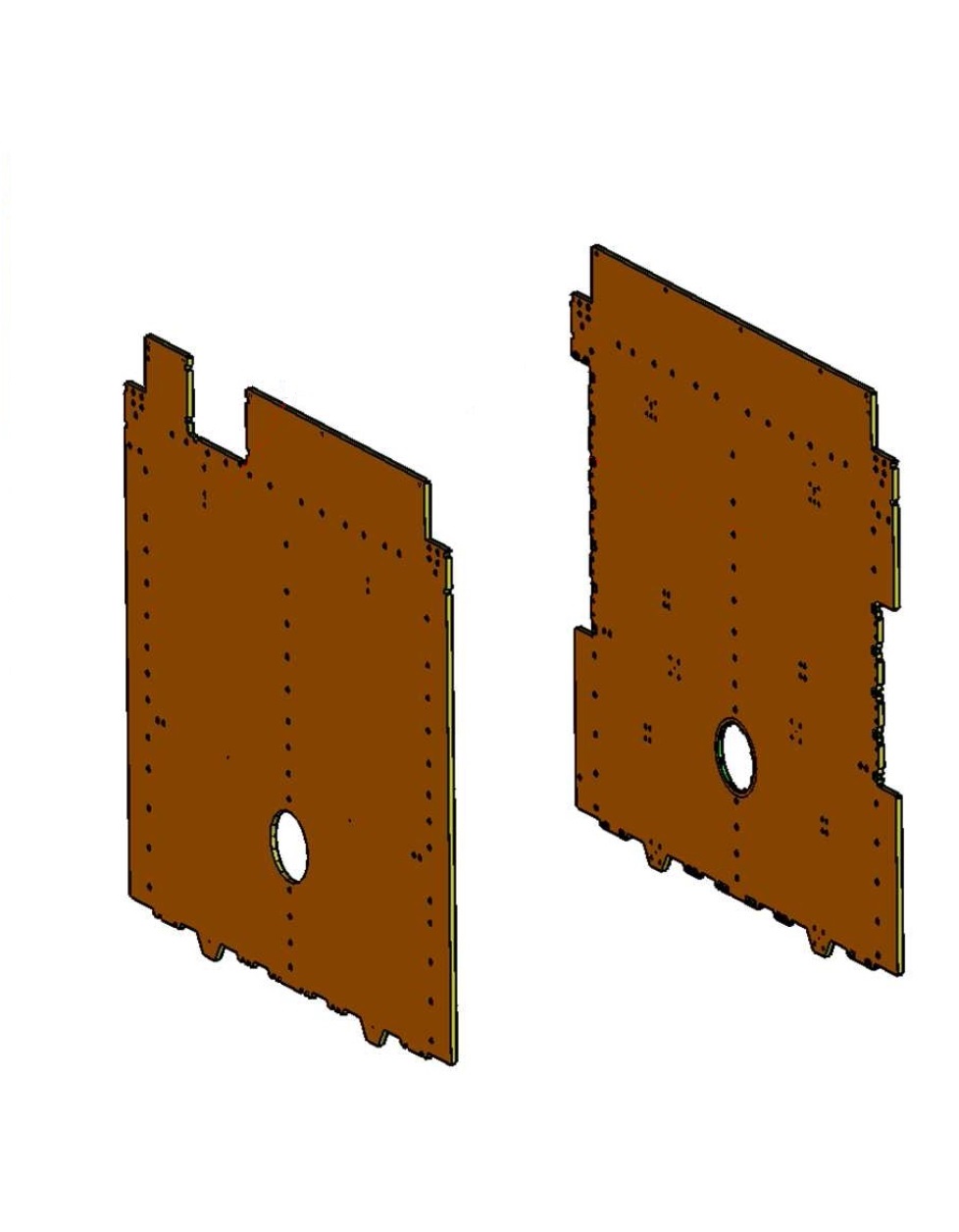

EDRS-European Data Relay System je sústava orbitálnych satelitov, ktorých účelom je zefektívniť prenos signálu z nižšie Zem obiehajúcich satelitov k pozemským prijímačom. Jedná sa o takzvanú digitálnu vesmírnu diaľnicu. Viac o EDRS v príspevku… Mojou úlohou a aj úlohou konštrukčného oddelenia MT-Aerospace bolo navrhnú´t, skonštruovať štrukturálny rám satelitu vyrobeného z kompozitných panelov. Sendvičové panely majú jadro z hliníkovej voštiny a vonkajšie vrstvy z uhlíkového laminátu. Viac o kompozitných sendvičoch v príspevku… Pri tvorbe výkresovej dokumentácie bol kladený dôraz na predpisy uvedené vo všeobecných poznámkach, kvôli náročnosti prostredia, ktorému je satelit vystavený.

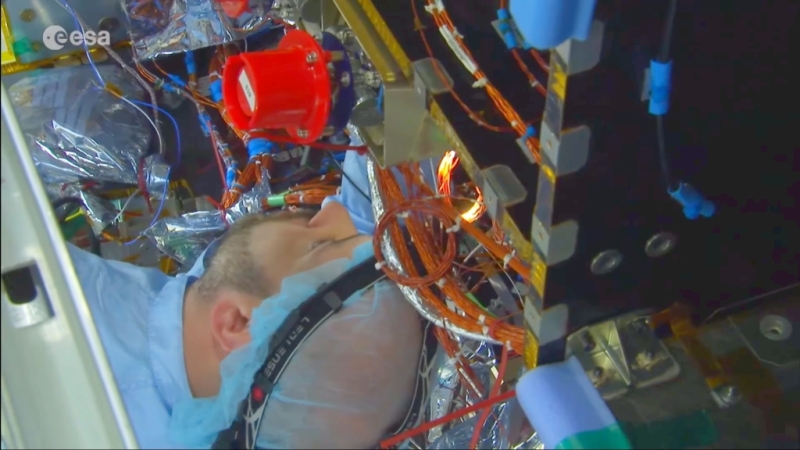

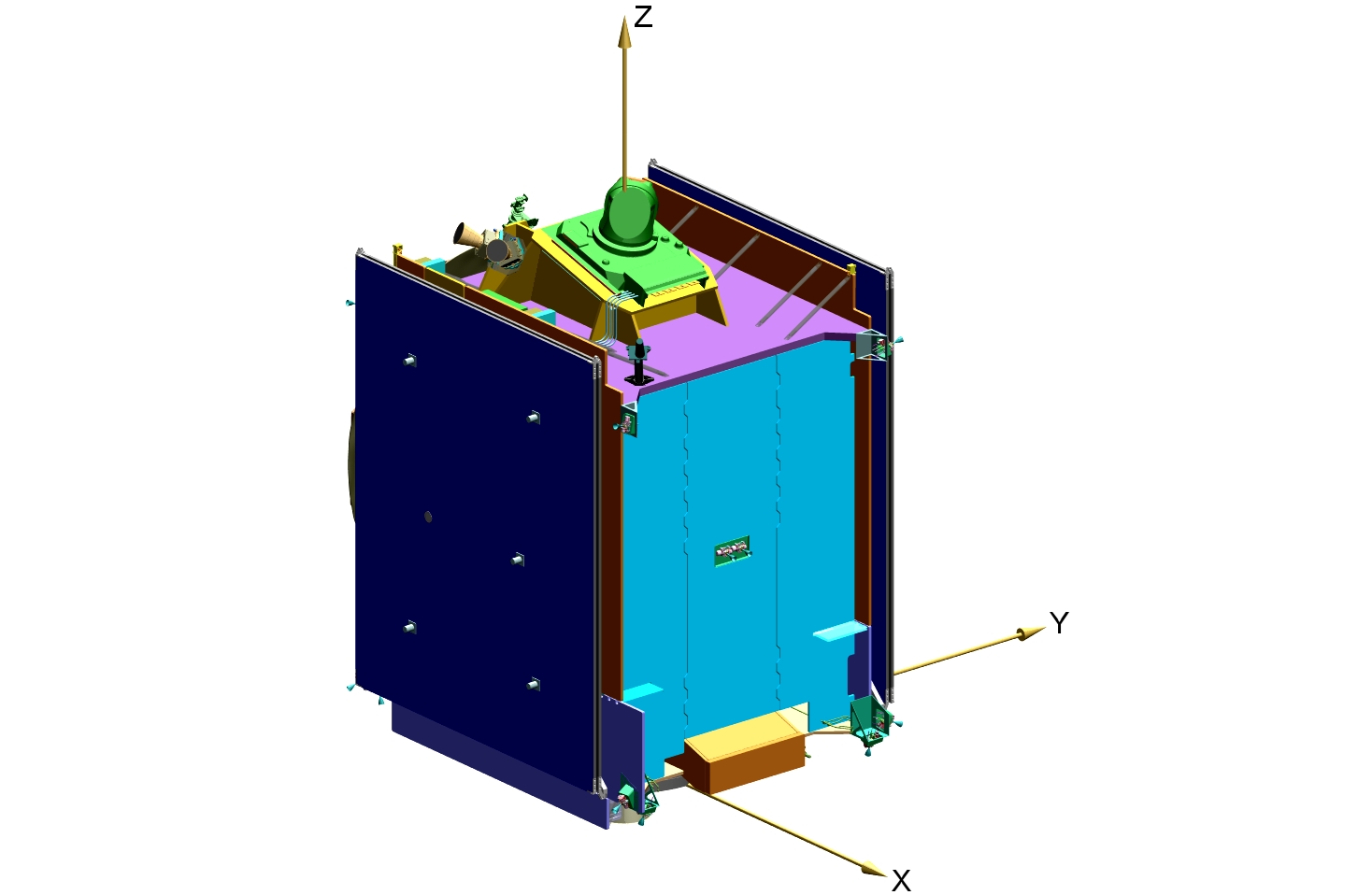

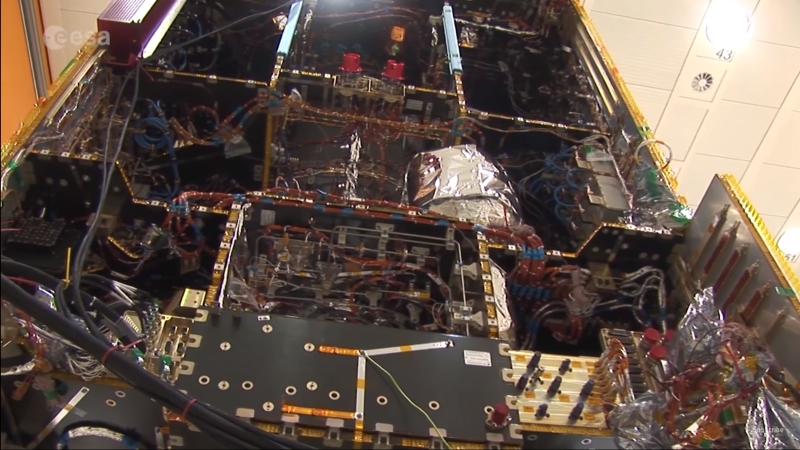

Satelit EDRS – kompletná zostava Štruktúra +elektronika +laserový vysielač +solárne panely +pohon +atď

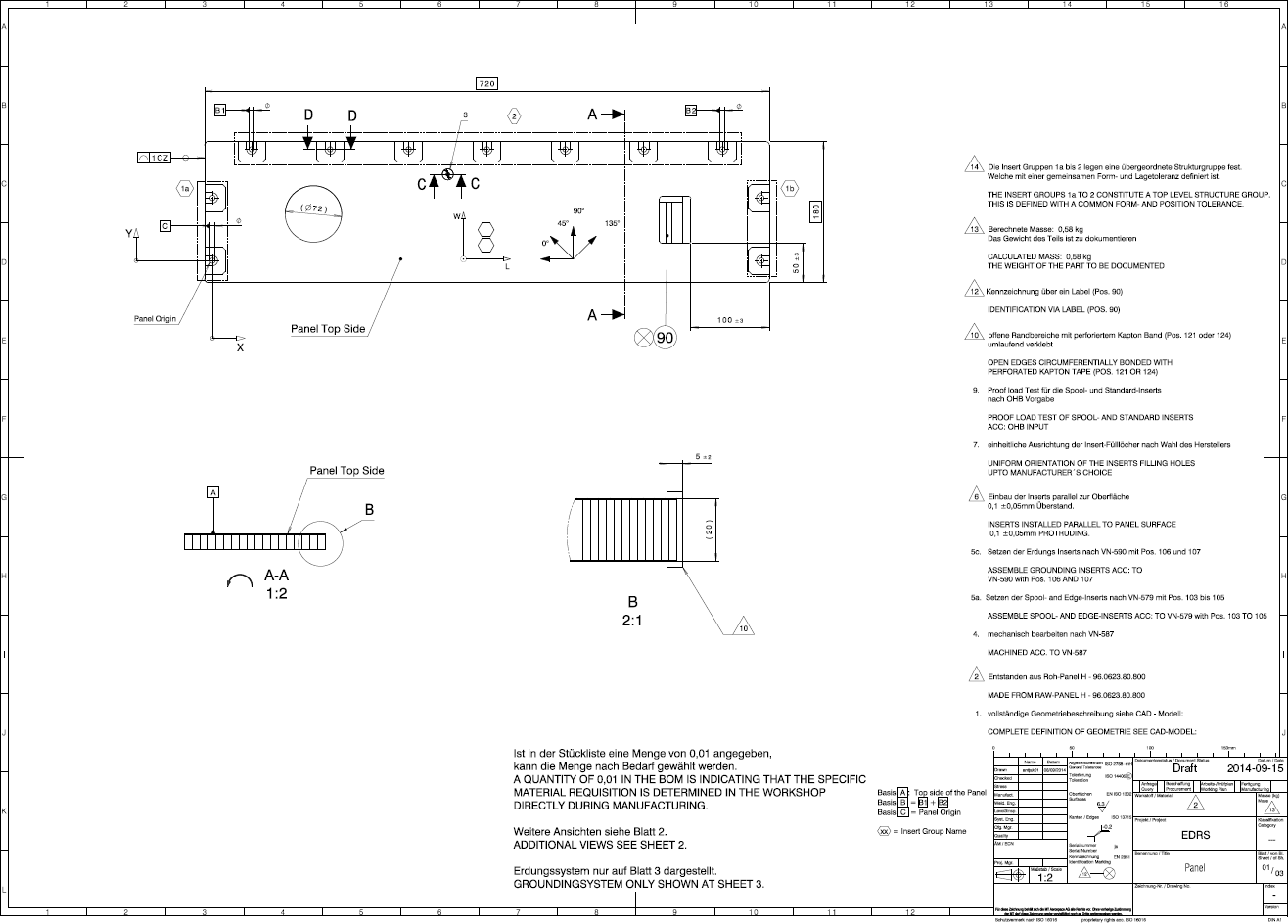

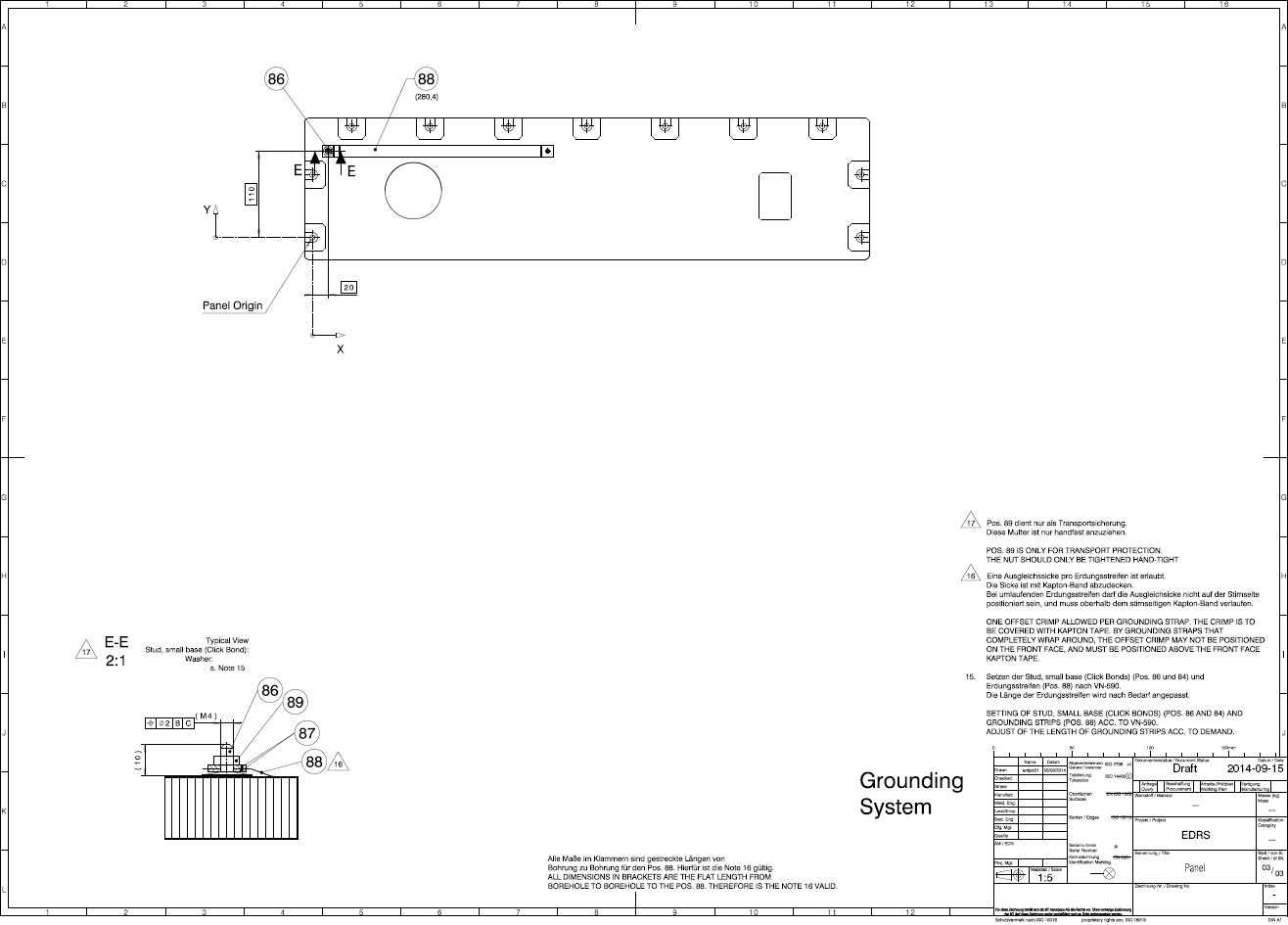

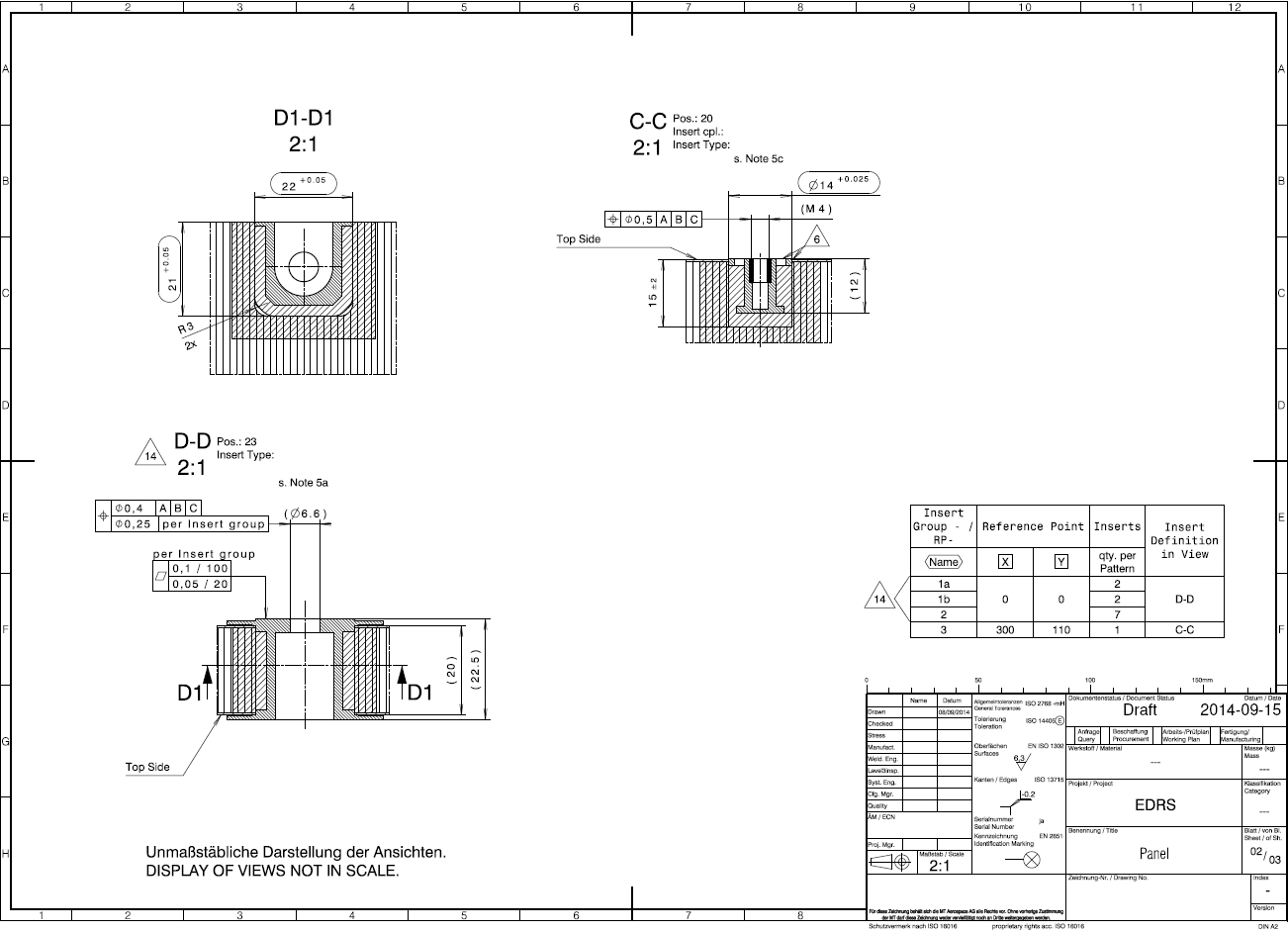

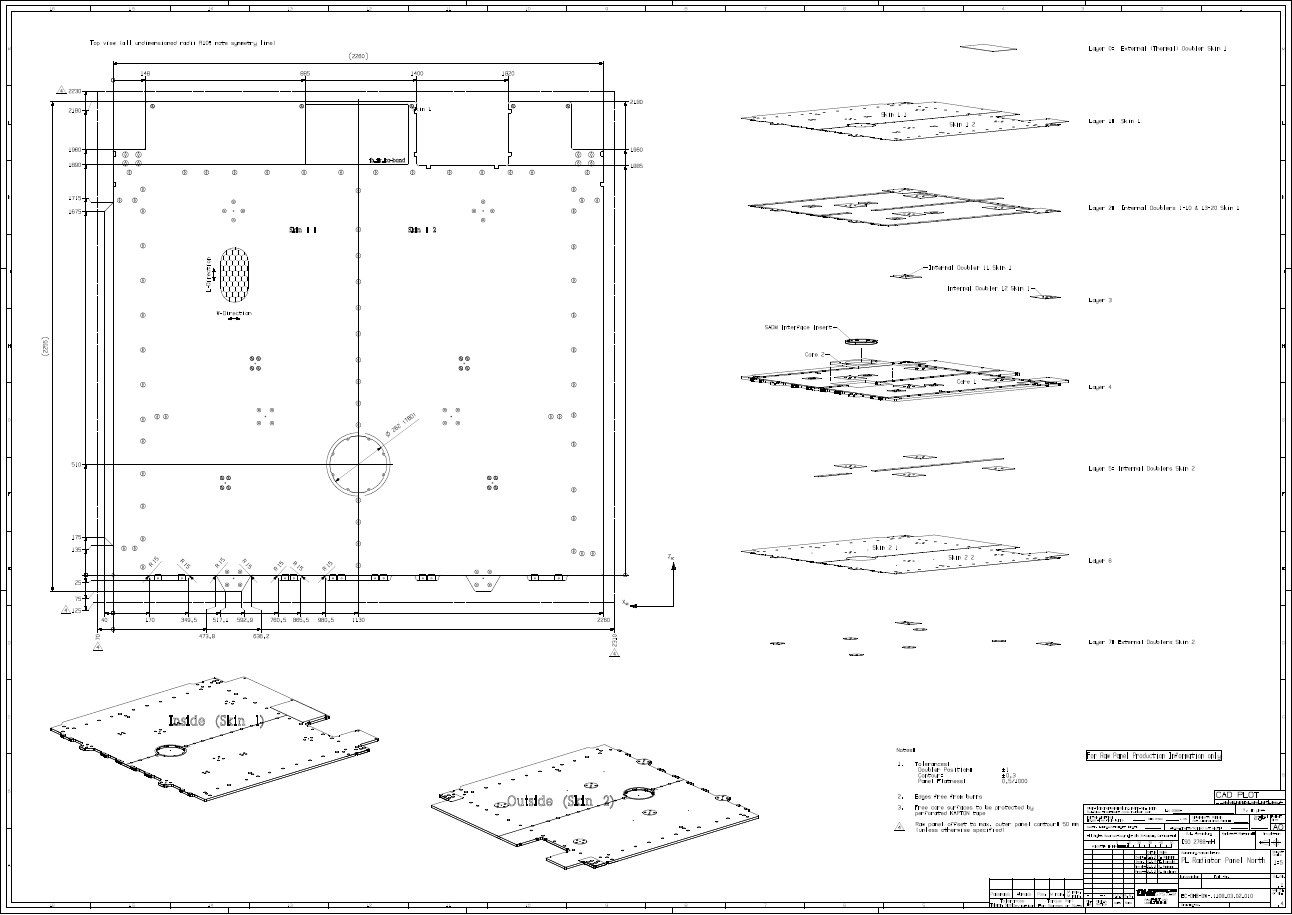

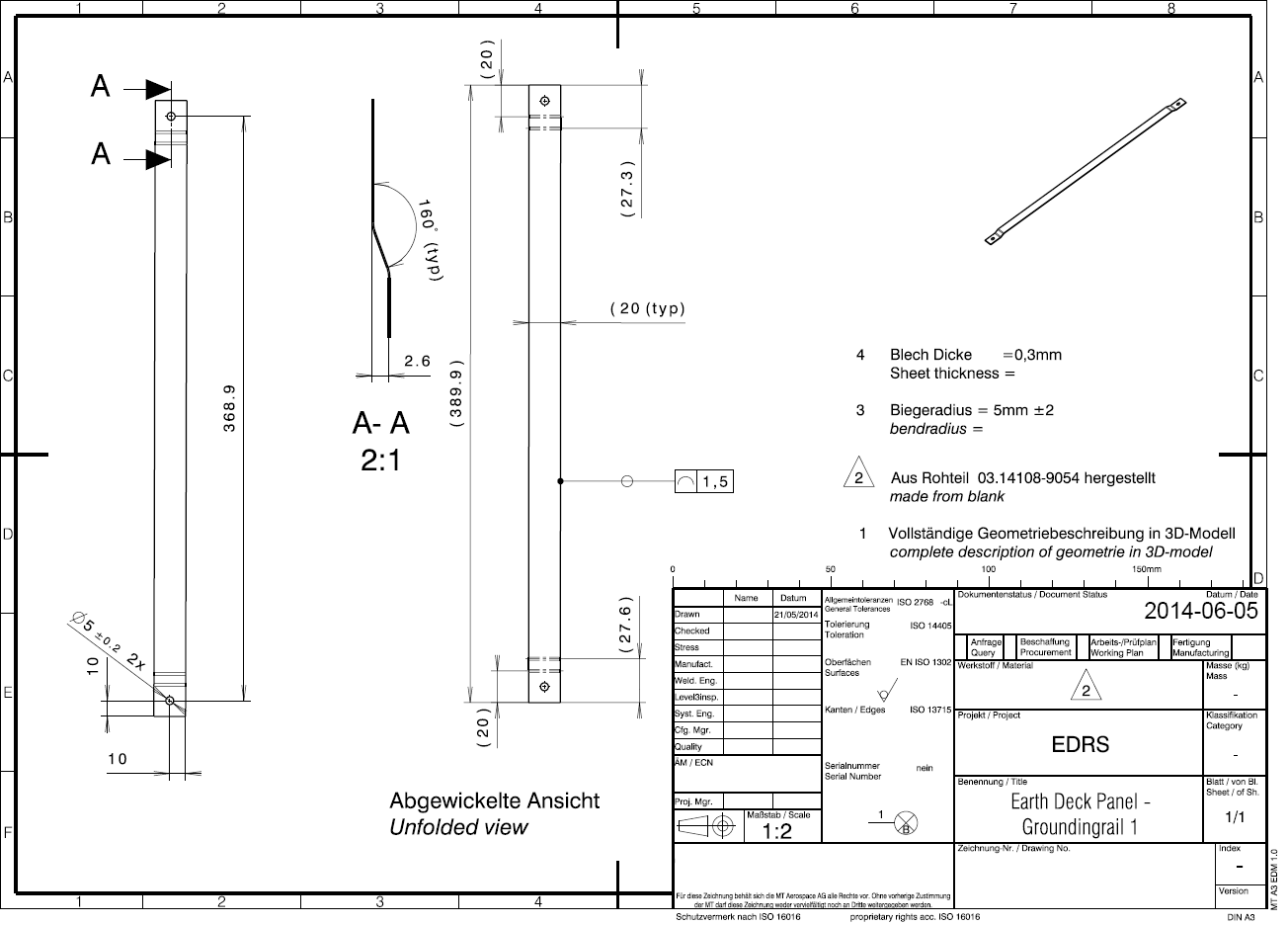

Technická dokumentácia
Ariane 5

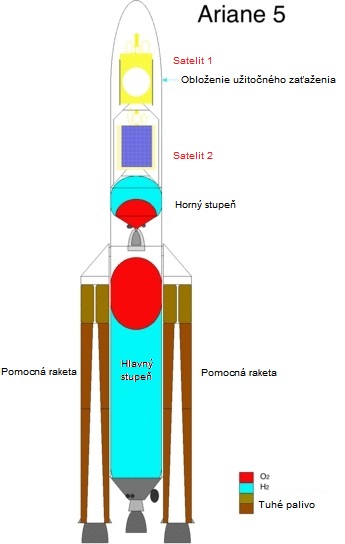

Ariane 5 je nosná raketa konštruovaná najmä na vynášanie telekomunikačných družic na geostacionárnu dráhu. Je súčasťou vesmírneho programu Európskej vesmírnej agentúry od roku 1996. Pozostáva z centrálneho stupňa poháňaného kryogénnym motorom na tekutý kyslík a vodík. Z pomocných rakiet-boosterov na tuhé palivo. Z druhého stupňa na konečné navedenie užitočného zaťaženia na požadovanú obežnú dráhu okolo Zeme. Ako pohonná zmes sa využíva monometylhydrazín a oxid dusičitý. Pre Ariane 5 vyrába MT-Aerospace viacero veľkorozmerných štrukturálných dielcov ako Telo Boostera, obvodový Prstenec prvého stupňa, Prepážky, Kupolu druhého stupňa, palivové Nádrže atď… . Ročne vzlietne priemerne šesť rakiet Ariane 5. Táto malosériová výroba vyžaduje priebežné aktualizácie a úpravy dielcov. Mojou úlohou bola aktualizácia technickej dokumentácie a úprava CAD modelov.

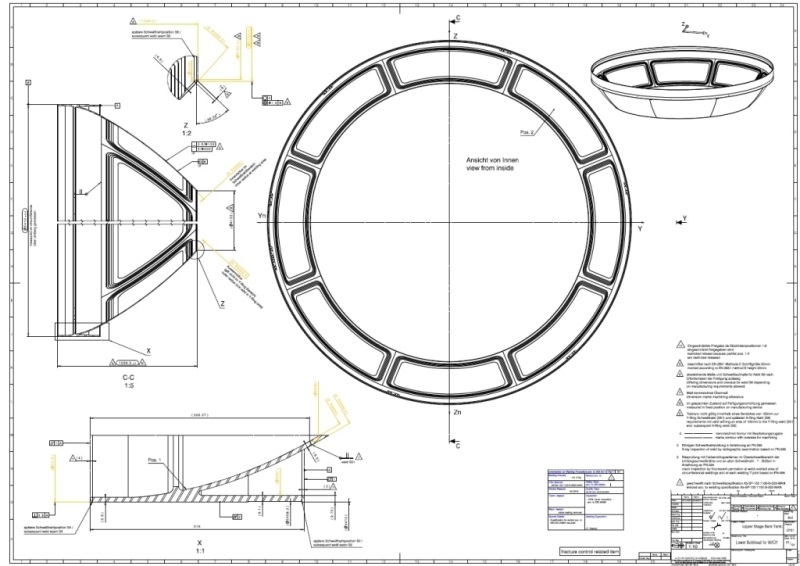

Technická dokumentácia a CAD
